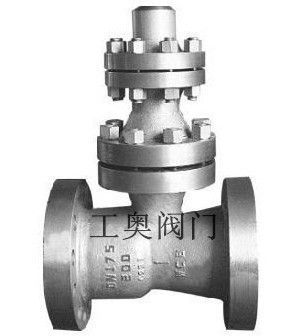

抽氣止回閥特點
1.設計制造驗收標準采用ANSIB16.34、E101或JB/T3595，強度及密封性能完全符合標準需要，真空狀態下的閥門進行真空試驗，整機壽命滿足用戶要求。
2.閥瓣設計為經搖桿與閥桿活動連接，可與閥認密封面自對對中，保證密封面吻合。
3.針對不同溫度，主體材料采用碳鋼或高溫鋼，密封面堆焊硬質合金。
4.閥門配有阻尼重錘，可平衡關閉件動力矩，防止不錘的發生。
5.閥座密封面傾斜一定角度，減少關閉時間，減輕沖擊，保護設備本身和管道安全。
6.閥體內腔采用流線型設計，流通能力大，減小閥門阻力。
7.執行機構為彈簧復位式氣缸或液壓缸，并與閥門關閉件動作相對獨立，執行機構故障不影響關閉件動作。
8.關閉件開啟設有限位機構，避免開啟過位造成損壞。
9.氣缸戒液壓缸內壁涂耐磨耐蝕層，可增加壽命，減輕動作阻力，使閥門靈活、可靠。10.執行機構配有閥門開關位置信號輸出、閥門開啟位置就地指示。
抽氣止回閥設計制造檢驗標準
設計制造標準：ASME/ANSIB16.34、E101、JB/T3595
結構長度標準：JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法蘭標準：GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
試驗驗收標準：JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
抽氣止回閥技術參數：
公稱通徑：DN200-1000mm
公稱壓力：PN0.6-10.0mpa
工作溫度：200-510°C
抽氣止回閥閥體材料：
閥體 閥瓣 搖桿 閥蓋：WCB，WC6，WC9
閥桿：2Cr13，CrMoV
抽氣止回閥結構特點
1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、重錘通過加長桿和撥叉作用于銷軸，用以平衡和搖桿的重力矩，防止水錘現象的發生。當介質正向流動時，有助于打開閥門，并在運行中保持閥門的平穩和減少振動。
3、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。
