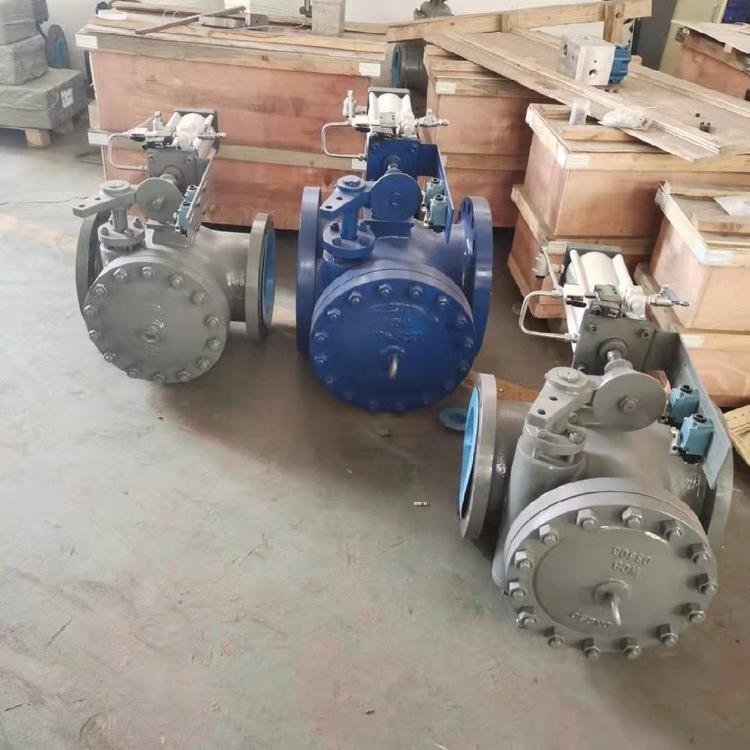

產品簡述：
氣動快關止回閥原理是當氣缸打開時，氣缸電磁閥充電，氣缸進入蒸汽，壓縮空氣壓縮彈簧，釋放止回閥極限。止回閥板被流動介質推動打開止回閥，介質流量大，閥芯開度大，流量小，閥芯開口小;當閥門需要關閉時，信號被送到電磁閥，電磁閥斷電，氣缸中的氣體迅速排出。除了門板自身的自重關閉力之外，上缸的輔助關閉力達到快速關閉的目的。
產品安裝在管路上，即成為這一完整管路的流體部 件之一，其閥瓣啟閉過程就要受它所處系統瞬變流動狀態所影響；反過來，閥瓣的關閉特性又對流體流動狀態產 生發作用。止回閥的工作特點是載荷變化大，啟閉頻率小，一投入關閉或開啟狀態，適用周期便很長，且不要求 運動部件運動。但一旦又“切換”要求，則必須動之靈活。
氣動快關止回閥的操作與狀態
1.當需要打開沒有重錘的抽氣止回閥時，止回閥打開，電磁閥通電。氣缸進氣壓力壓迫彈簧，使活塞驅動旋轉軸旋轉。此時，旋轉軸旋轉并且線軸不移動。從外部看到的閥門實際上位于閥門的位置，以允許完全打開信號。提取止回閥打開并釋放。現場止回閥處于打開位置。閥內的實際開度無法確認。當止回閥入口壓力大于出口壓力時，止回閥打開。此時，注意高水位，并且逐步的自流動可能導致較低的內部壓力。
2.當沒有重錘的抽氣止回閥關閉時，電磁閥失去動力關閉進氣，氣缸釋放壓縮空氣，彈簧迫使活塞桿下降并旋轉軸，拉回活塞桿并旋轉到關閉位置，驅動閥芯將臂插入軸的軸銷中以推動閥芯，以向閥座提供正的輔助關閉力以關閉閥。實際止回閥關閉。入口壓力低于出口壓力，閥芯自動關閉。此時，活塞桿就地確認。關閉時，它完全關閉
