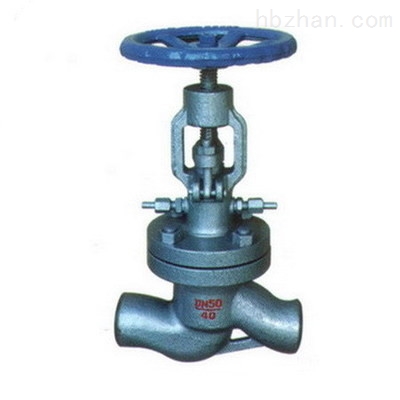

產品簡述：水封截止閥適用于公稱壓力PN2.5～4.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質,適用介質為：水、油品、蒸汽和非腐蝕氣體。
一、水封截止閥概述：
水封截止閥適用于公稱壓力PN2.5～4.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質,適用介質為：水、油品、蒸汽和非腐蝕氣體。
二、水封截止閥結構特點:
1.產品按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
2.填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保 良好的氣密性。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.結構緊湊，操作靈活，檢修方便，使用壽命長。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
三、水封截止閥安裝維護
高壓截止閥的安裝與維護應注意以下事項:
手輪、手柄操作的截止閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
截止閥，也叫截門，是使用廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
截止閥只許介質單向流動，安裝時有方向性。它的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
截止閥分為三類:直通式、直角式及直流式斜截止閥。
四、水封截止閥主要零件材料及主要用途：
|
閥體 |
閥蓋 |
閥瓣 |
閥座 |
閥桿 |
填料 |
適用介質 |
適用溫度 |
|
WCB |
25+D507MO |
25+D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
A105 |
2Crl3+ |
2Crl3+ |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
450 |
|
五、水封截止閥連接尺寸：
|
公稱壓力 |
公稱通徑 |
標準值 |
參考值 |
||||
|
L |
D1 |
D2 |
DO |
H |
質量 |
||
|
2.5Mpa |
10 |
130 |
10 |
18 |
120 |
272 |
5 |
|
15 |
130 |
12 |
22 |
120 |
272 |
6 |
|
|
20 |
150 |
19 |
30 |
120 |
280 |
6 |
|
|
25 |
160 |
27 |
36 |
160 |
332 |
8 |
|
|
32 |
180 |
3l |
42 |
160 |
342 |
10 |
|
|
40 |
200 |
39 |
48 |
200 |
395 |
16 |
|
|
50 |
230 |
5l |
61 |
240 |
43l |
23 |
|
|
65 |
290 |
67 |
76 |
280 |
457 |
32 |
|
|
80 |
310 |
80 |
92 |
320 |
505 |
43 |
|
|
100 |
350 |
99 |
112 |
360 |
549 |
58 |
|
|
125 |
400 |
12l |
136 |
400 |
62l |
94 |
|
|
150 |
480 |
145 |
162 |
480 |
705 |
119 |
|
|
200 |
600 |
206 |
224 |
650 |
828 |
165 |
|
