一、抽汽止回閥概述

抽汽止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。
本閥門在使用過程中，介質按圖示箭頭方向流動

它包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣坐落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少

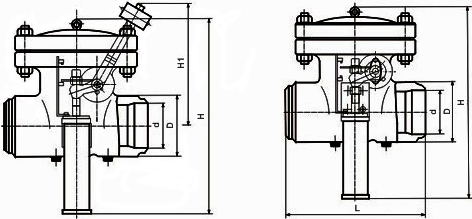

二、抽汽止回閥結構圖

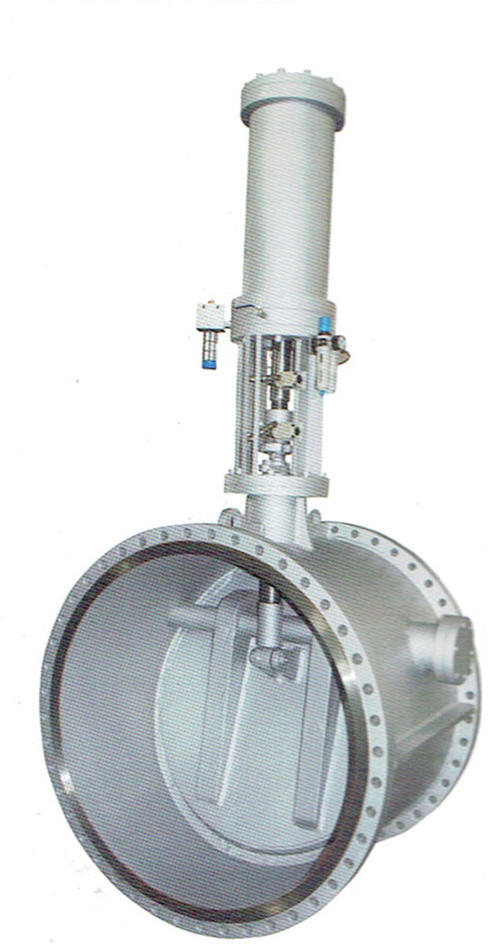

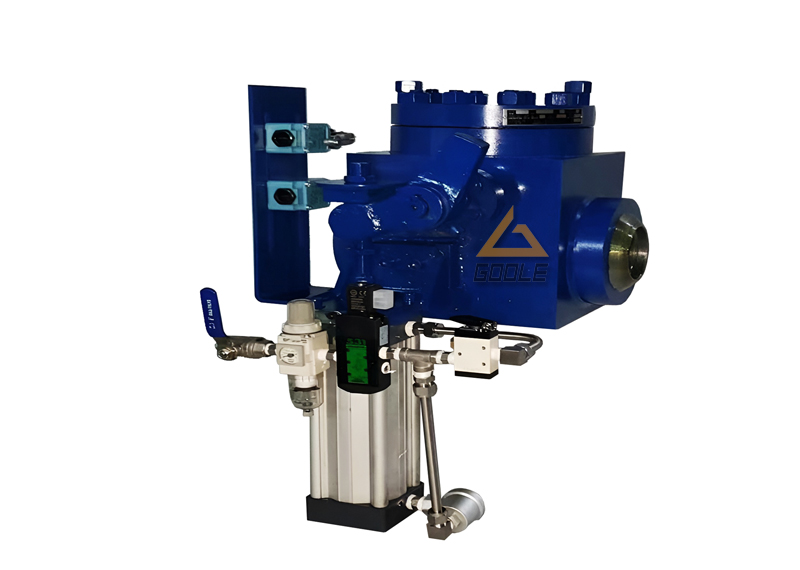

抽汽止回閥是一種用于電站或熱電廠抽氣系統，或其他系統的蒸汽和水等非腐蝕性介質管道上，以保護汽輪機的安全運行，是火力發電機組必不可少的關鍵閥門。其作為防止介質逆流的裝置，能快速和緊密的關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號后，將汽輪機迅速隔開，安全有效地保護了汽輪機或抽氣系統的正常運行。該閥關閉件閥瓣經搖桿活動連接，閥瓣繞搖桿旋轉，可以使閥瓣準確定位在閥體密封面上，保證密封面的吻合，簡化了搖桿軸的密封結構，使閥門密封性能穩定和可靠，閥體密封面堆焊不銹鋼或司太立硬質合金，有良好的耐磨性。本產品具有密封可靠，啟閉迅速，運動平穩的性能。

抽氣止回閥的氣動控制方法，首先，將起關閉件作用的閥瓣經搖桿活動連接，閥瓣繞搖桿旋轉，此時使所述的閥瓣準確定位在閥體密封面上，再在閥體密封面堆焊不銹鋼或硬質合金使密封面完全吻合；其次，將閥體密封面傾斜，以減少止回閥關閉時間，保證閥體快速關閉；之后，通過止回閥安裝在加長桿的重錘以及撥叉作用，使閥瓣和搖桿的重力矩平衡，當介質正向流動時，自動打開止回閥并能夠保證閥平穩運行，減少振動，此時安裝的氣缸，在介質正向流動的作用下下腔進氣，與重錘共同作用于閥瓣使其平衡的處在全開位置，若介質反向流動，氣缸的活塞下腔將迅速泄壓，而閥瓣在反向介質作用下快速動作，使止回閥瞬間關閉。

三、抽汽止回閥主要零件材料

四、抽汽止回閥主要性能規范

五、抽汽止回閥主要外型尺寸
